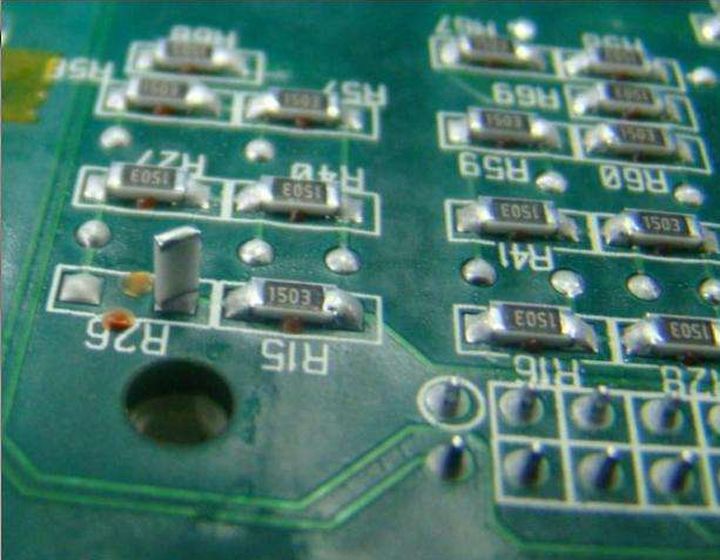

SMT貼片的生產加工過程中多數SMT加工廠都會遇到這樣一種加工不良現象，那就是片式元器件的一端抬起，常見于小尺寸的片式元器件中，如0402電阻電容等，這也就是我們常說的“立碑現象”。下面廣州市SMT貼片加工廠佩特電子給大家簡單介紹一下立碑現象的形成原因和解決方法。

一、形成原因：

1、電子元器件兩端焊錫膏熔化時間不同步或表面張力差異，如焊錫膏印刷異常、貼偏、電子元器件焊端大小差異。通常總是焊錫膏后熔化的一端被拉起。

2、焊盤設計：焊盤外伸長度有個適宜的范圍，太短或太長都比較容易產生立碑現象。

3、焊錫膏刷的太厚，焊錫膏熔化后將電子元器件浮起。這類情況下，電子元器件比較容易因熱風吹拂產生立碑現象。

4、SMT貼片的回流焊溫度曲線設置：立碑通常產生在焊點開始熔化的時間段，熔點周邊的升溫速度比較關鍵，越慢越有益于消除立碑現象。

5、電子元器件的一個焊端氧化或被污染，無法濕潤。要特別關注焊端為單層銀的電子元器件。

6、焊盤被污染（有絲印、阻焊油墨、黏附有異物，被氧化）。

二、解決辦法：

1、設計方面

正確設計焊盤——外伸尺寸一定要合理，盡量規避伸出長度構成的焊盤外緣（直線）濕潤角超過45°的情況。

2、生產現場

（1）勤擦網，保證焊錫膏印刷圖形完全。

（2）SMT貼片位置準確。

（3）選用非共晶焊錫膏并減低再流焊時的升溫速度。

（4）減薄焊錫膏厚度。

3、來料

嚴格把控來料品質，保證選用的電子元器件兩端有效面積大小相同。
