SMT貼片加工中的AOI檢測是隨著科技不斷發展和電子產品的需求不斷提高而發展出來的，SMT貼片加工貼裝的精度和效率不斷提高之后人工檢測早已滿足不了現代工業飛速提高的要求繼而許多SMT工廠選擇了AOI檢測。

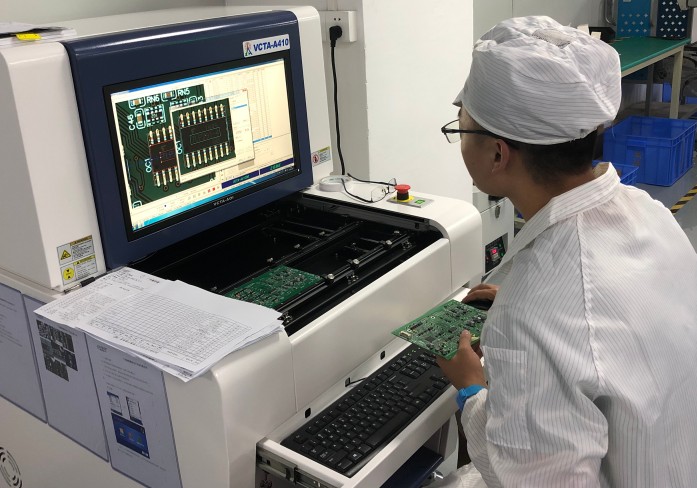

AOI也就是自動光學檢測，SMT貼片加工中AOI檢測焊接缺陷依據的是光學原理。PCBA加工中使用的AOI檢測步驟一般是機器通過攝像頭自動掃描PCB來進行圖像的采集，然后將焊點與數據庫中達標的參數進行比較，經過圖像對比來找出PCB板上的缺陷然后標示出來。

在PCBA貼片加工中使用AOI檢測可以在SMT貼裝早期將錯誤部分找出來并且解決掉從而達到過程控制的目的。

SMT貼片加工中AOI的檢測位置：

1、錫膏印刷之后，可以檢查印刷過程是否滿足要求，是否存在印刷缺陷等；

2、片式元件貼放之后，以檢查貼片的正確與否，可以較早地發現錯誤，減少成本；

3、芯片貼放之后，檢測系統能夠檢查PCB上缺失、偏移、歪斜的芯片及芯片極性的錯誤；

4、回流焊后，在SMT貼片加工過程的末端，這也是AOI檢測選擇最多的位置。這里可以發現所有的貼裝失誤，可以檢查出元件是否缺失, 偏移和歪斜等缺陷。

SMT貼片加工中的AOI檢測應放在可以盡早識別缺陷和識別最多缺陷的位置。

廣州佩特電子科技有限公司 www.jobspet.com，廣州地區老牌電子加工廠，能夠給你提供優質的SMT貼片加工服務，同時還有豐富的PCBA加工經驗，PCBA包工包料為你解憂。佩特科技還可以承接DIP插件加工及PCB生產、電子線路板制造一站式服務。
